DF-82
HEE
Als kritische fitting voor pompaanzuigleidingsystemen lost deze stalen zuigmondstuk veelvoorkomende pijnpunten op, waaronder inlaatwervelingen, stroomverlies, pompcavitatie en pijplijntrillingen, waardoor een stabiele en efficiënte vloeistofgeleiding wordt geleverd voor veeleisende industriële en maritieme werkomstandigheden. De DF-82-serie is vervaardigd uit hoogwaardig staal voor zwaar gebruik en biedt gestandaardiseerde afmetingen, universele compatibiliteit en duurzaamheid op lange termijn, waardoor het de voorkeurskeuze is voor ingenieursaannemers, scheepswerven en exploitanten van industriële faciliteiten over de hele wereld.

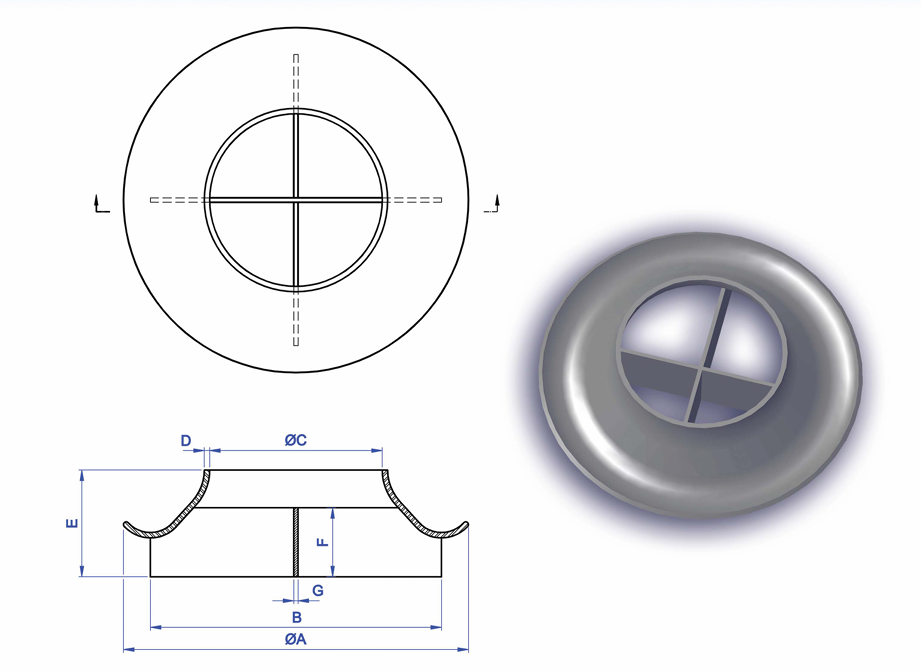

Model nr. | Φa | B | Φc | D | E | F | G | Gewicht (pond) |
DF-82-6 | 20 ' | 16 7/8 ' | 6 1/16 ' | 5/16 ' | 4 13/16 ' | 2 1/2 ' | 1/4 ' | 34 |
DF-82-8 | 20 ' | 16 7/8 ' | 8 1/16 ' | 5/16 ' | 5 3/8 ' | 3 ' | 1/4 ' | 34 |
DF-82-10 | 20 ' | 16 7/8 ' | 10 ' | 5/16 ' | 6 3/16 ' | 4 ' | 1/4 ' | 34 |
Het gestroomlijnde bellmouth-profiel van deze industriële zuigmond voor leidingsystemen elimineert inlaatturbulentie en wervelvorming, waardoor het drukverlies tot 30% wordt verminderd in vergelijking met standaard pijpinlaten met plat uiteinde, en de werkingsefficiëntie van de pomp aanzienlijk wordt verbeterd.
De is vervaardigd uit hoogwaardig constructiestaal en zuigmond van maritiem staal biedt uitzonderlijke slagvastheid, corrosieweerstand en draagvermogen, en past zich aan aan agressieve zeezoutnevel, industriële corrosieve media en langdurig continu gebruik.
De DF-82-serie beschikt over industriestandaard afmetingen, compatibel met zuigleidingen met een nominale diameter van 6' tot 10' waardoor directe aanpassing aan bestaande systemen mogelijk is zonder extra aanpassingen, waardoor de installatie- en engineeringkosten worden verlaagd.
Door de vloeistofstroom te stabiliseren en fluctuaties in de inlaatdruk te verminderen, voorkomt deze stalen anti-cavitatie zuigmond effectief cavitatie van de pomp, verlengt de levensduur van de pomp en vermindert het geluid en de trillingen van de pijpleiding, waardoor de onderhouds- en vervangingskosten op de lange termijn worden verlaagd.
De Steel Suction Bellmouth wordt geïnstalleerd aan het inlaatuiteinde van een pompzuigleiding. De uitlopende, gestroomlijnde bellmouth-structuur zorgt voor een soepel stromingspad voor vloeistof die de pijpleiding binnendringt, waardoor scherpe veranderingen in de stroomrichting worden geëlimineerd die turbulentie en wervelingen veroorzaken. Dit ontwerp zorgt voor een uniforme verdeling van de vloeistofsnelheid bij de pompinlaat, vermindert lokaal drukverlies en vermijdt lagedrukzones die cavitatie veroorzaken. Door de inlaatstroom te stabiliseren, maximaliseert de bellmouth de hydraulische efficiëntie van de pomp, vermindert de mechanische slijtage van pomponderdelen en zorgt voor een stabiele, langdurige werking van het gehele vloeistofoverdrachtsysteem.
Controleer vóór installatie of het model en de binnendiameter van de stalen zuigmond overeenkomen met de aangesloten pijpleiding en controleer het lasoppervlak op scheuren, vervorming of defecten die de afdichting en structurele integriteit kunnen beïnvloeden.
Zorg tijdens de lasinstallatie voor een coaxiale uitlijning tussen de zuigmond en de zuigleiding. Vermijd een excentrische installatie die een stroomvoorspanning veroorzaakt. De bellmouth moet verticaal of horizontaal worden geïnstalleerd, afhankelijk van het systeemontwerp, met voldoende onderdompelingsdiepte voor onderwatertoepassingen om het meesleuren van wervellucht te voorkomen.
Voer elke zes maanden regelmatig visuele inspecties uit op corrosie, slijtage en vervorming. Voor maritieme toepassingen dient u periodiek een anticorrosiecoating aan te brengen om de structurele integriteit en hydraulische prestaties te behouden.
De DF-82-serie is ontworpen voor zuigleidingen met een nominale diameter van 6', 8' en 10', waarbij de bijbehorende modellen DF-82-6, DF-82-8 en DF-82-10 bij elke buismaat passen.
Het wordt veel gebruikt in maritieme ballastsystemen, gemeentelijke watervoorziening en -afvoer, industriële vloeistofoverdracht, waterbeschermingsprojecten, brandbeveiligingssystemen en andere scenario's die stabiele pompzuigprestaties vereisen.
Ja, we bieden diensten op maat, waaronder materiaalupgrades, maataanpassingen en aanpassingen aan de anticorrosiebehandeling om aan specifieke project- en industrienormen te voldoen.
